Деревянная лестница своими руками + чертежи и особенности сборки

Очень часто загородные дома возводят в два этажа или даже более. Да и на дачных участках, где нередко остро стоит необходимость сэкономить площадь для посадок, бассейна или места отдыха, двухэтажные постройки тоже уже перестают быть редкостью. А вот любая постройка выше одного этажа уже требует установки лестницы.

Деревянная лестница своими руками

Деревянная лестница своими руками может быть изготовлена после выбора одной из существующих конструкций, тщательного расчета всех параметров, и, конечно, при наличии у хозяина дома высоких устойчивых навыков работы со столярными и слесарными инструментами.

Если этот элемент будет установлен не в дачном маленьком домике, а в большом загородном особняке, нужно сразу выбирать и качественно монтировать надежную и прочную конструкцию. Она должна спокойно выдерживать подъем массивной по весьма габаритной по размерам мебели. Кроме этого, лестница должна быть удобной для подъема и спуска, особенно, если в доме присутствуют маленькие дети или люди с ограниченными физическими возможностями. Поэтому, рекомендовано делать по возможности максимально пологой, конечно же, если позволяет площадь помещения, где она будет установлена. Кроме того, в целях безопасности лестница должна быть обязательно оснащена ограждением.

Чтобы сделать правильный выбор лестницы, нужно отталкиваться не только от ее дизайна и площади комнаты, где ее планируется устанавливать. Нужно обязательно разбираться в типовых конструкциях, в названиях и предназначениях всех  основных деталей и узлов.

Содержание

Элементы конструкции лестниц

Лестница состоит из одного или нескольких маршей или пролетов. Маршем называют отдел лестницы между двумя площадками.

Основные элементы деревянных лестниц в сборе

Любой лестничный марш (пролет) состоит из целого ряда основных элементов, каждый из которых имеет свое название и функциональное предназначение.

Миниатюра Название элемента Функциональное предназначение элемента
Косоур Это несущая балка с выпиленной сверху гребенкой, на которую закрепляются ступеньки и подступенки. Этот элемент должен иметь особую прочность, так как на него выпадают большие нагрузки.
Тетива Вместо косоура иногда используется тетива, которая также выполняет несущую функцию. Если для закрепления ступенек выбирается тетива, то ее тщательно размечают для того, чтобы ступени были установлены идеально горизонтально. Подставкой под них служит дистанционные втулки или поперечные бруски. Чаще всего эту опору используют в том случае, если одна из сторон лестницы будет примыкать к стене.
Ступень Любая лестница не сможет обойтись без ступеней, которые закрепляются на одну из выбранных несущих балок (косоур или тетиву).
Радиусная ступень Этот вид ступени имеет не ровную, а криволинейную переднюю кромку. Детали могут быть полукруглыми, иметь закругленные углы или быть выпилены «волной».
Забежная ступень Этот вид ступени имеет нестандартную форму и устанавливается в начале лестничного марша.
Подступенок Этот элемент необязателен, но нужно учитывать то, что он придает лестнице повышенную прочность, так как является, поддерживающей середину ступени деталью. Им закрывают пространство под ступенькой. Закрепляется подступенок на дистанционную втулку.
Радиусный подступенок Радиусный вид подступенка устанавливается под ступени, имеющими полукруглую форму.
Радиусный выгнутый подступенок Выгнутый подступенок устанавливается под площадку между маршами или под ступени, имеющие соответствующую форму.
Балясина Балясины — это подпорные для поручней столбики, которые создают для пролетов лестницы боковое ограждение. Они могут иметь разные формы, в зависимости от стиля лестницы.
Опорный столб Опорные столбы устанавливают в начале и в конце лестницы, а также по краям площадок между маршами. Они являются крайними опорами для поручней и придают прочность всему ограждению.
Шар Шары устанавливаются сверху опорных столбов. Они являются декоративными элементами. Кроме этого, они закрывают острые края бруска, из которого изготовлен столб.
Поручень Без этого элемента при возведении лестницы нельзя обойтись, особенно, если конструкция имеет несколько маршей. Опорами для перил являются опорные столбы и балясины. Эта деталь должна иметь идеально гладкую поверхность, чтобы, держась за нее, не травмировать идли не занозить ладонь руки
Дистанционная втулка, брусок Подставки-бруски необходимы в конструкции любой лестницы, имеющей два и более маршей. Если даже для монтажа ступеней используются косоуры, поддерживающие втулки нужны при монтаже площадок между маршами.

Цены на элементы лестниц

Элементы лестниц

Основные типы конструкций лестниц

Всегда первое, что необходимо учитывать, выбирая конструкцию лестницы — это размер отведенной для нее площадки. А вторым критерием можно назвать удобство конструкции, комфортность подъема и спуска по ней, особенно, если лестница будет использоваться в повседневной жизни не раз от разу, а постоянно. Третье, что должно повлиять на выбор — это эстетичный вид этого элемента интерьера, так как он должен идеально вписываться в стиль оформления комнаты.

Лестницы, изготовленные из древесины, разделяют на две основных группы — маршевые и винтовые. Чтобы разобраться, как они выглядят и что из себя представляют, нужно рассмотреть вкратце каждый из вариантов.

Винтовые лестницы

Винтовые лестницы имеют достаточно сложную конструкцию, но их главное преимущество состоит в том, что они занимают собой минимум полезного места в помещении.

Винтовые лестницы — минимум занимаемого места, но далеко не всегда удобны в использовании

Надо сказать, что их устанавливают недостаточно часто, по сравнению с маршевыми. Объясняется это просто — потому что они намного сложнее в сборке, и по ним не очень комфортно подниматься и спускаться, и тем более — поднимать на вышерасположенный этаж крупногабаритные предметы мебели или бытовой техники.

Вместе с тем, есть у них и масса приверженцев — винтовые конструкции могут стать настоящим украшением интерьера, потому что имеют весьма элегантные компактные формы.

Для надежного возведения конструкции винтовой лестницы, нужно произвести немало сложных точных расчетов, иначе при ее эксплуатации можно получить серьезные травмы.

Статья в большей мере посвящена маршевым лестницам. И все же, для любителей самостоятельного домашнего творчества – подробная видеоинструкция про сборку винтовой лестницы. Кстати, автор делится своим первым опытом в этой области – есть возможность с ним подискутировать.

Видео: первый самостоятельный опыт изготовления винтовой лестницы

Маршевые лестницы

Маршевая конструкция отличается более высокой надежностью, чем винтовая. Несмотря на то что любая из маршевых лестниц занимает гораздо более значительную площадь, их сооружают гораздо чаще.

С точки зрения удобства выигрывают, конечно, маршевые лестницы

Такие лестницы могут иметь несколько маршей, однако, в небольших частных домах чаще всего устанавливают одно— и двухмаршевые варианты. Эти элементы интерьера также отличаются большим разнообразием конструкций.

Так, чтобы лестница занимала как можно меньше полезной площади помещения, часто выбирают поворотные двухмаршевые конструкции. Повороты лестниц могут быть устроены под углом начиная от 90 градусов и заканчивая 180.

Если планировка помещения позволяет (а иногда даже и «требует») то лестница может иметь криволинейную конструкцию. При планировании месторасположения лестницы, главное — создать комфортные условия для захода на нее жильцов дома.

Плавный поворот в конструкции криволинейной лестницы обеспечивается установкой поворотных ступеней.

Такие ступени также иногда устанавливаются в двухмаршевых лестницах вместо площадок между ними.

Чтобы представлять, как выглядят такие лестницы и их элементы, нужно рассмотреть самые популярные типы в интерьере.

Обычная одномаршевая лестница

Одномаршевая лестница является самым простым вариантом, так как имеет в устройстве довольно несложную конструкцию. Лестничный пролет может быть расположен у стены или посередине комнаты.

Очень симпатичная, несложная одномаршевая лестница

Как правило, площадь, находящуюся лестничным маршем, тоже используют функционально. Например, если лестница закрепляется на стене, то, закрыв площадку под ней перегородкой и установив дверь, вполне можно получить небольшое хозяйственное помещение для хранения старых вещей или инструментов.

Нужно отметить, что подобный тип лестницы на второй этаж является самым прочным, так как имеет надежную опору в виде стен.

Одномаршевая криволинейная конструкция

Этот тип лестниц в основном применяется в помещениях с большой площадью, так как он должен даже подчеркивать просторность зала. Для маленьких дачных домов эта конструкция не подойдет, так как занимает достаточно много места и вряд ли впишется в интерьер.

Одномаршевая криволинейная лестница

Лестница получается большой за счет плавного поворота и расширенных с внешней ее стороны ступенек (она даже очень «смахивает» этим самым на винтовую), но именно эти особенности придают ей респектабельности, поэтому этот элемент интерьера станет украшением просторного холла крупного особняка.

Одномаршевая криволинейная лестница в прямоугольном проеме

Если при планировании постройки дома учтено расположение лестницы, то для подъема на второй этаж лучшим вариантом будет именно одномаршевая криволинейная конструкция, которая хорошо вписывается в прямоугольный проем. Она достаточно компактна и эстетична, а также вполне комфортна для подъема и спуска. Кроме этого, с одной из ее сторон на первом этаже также может быть устроена небольшая кладовка.

Один лестничный марш в узком проеме успевает изогнуться практически на 180 градусов

Одномаршевая с нижними поворотными ступенями

Одномаршевая лестница с поворотными нижними ступенями иногда необходима в комнате в силу особенностей планировки помещения, или же для поддержания выбранного архитектурного стиля. Например, в том случае, если на отведенной для установки лестничной площадки стене расположено окно, которое не хочется закрывать двухмаршевой конструкцией.

Здесь необходимое направление задано нижними поворотными ступенями

За счет плавного поворота нижних ступеней, и повторяющих это направление ограждений и поручней, лестница становится настоящим декоративным украшением создаваемого интерьера, нисколько при этом не теряя в функциональности.

Двухмаршевая простая конструкция.

Лестница, имеющая два марша с поворотной площадкой между ними, удобна тем, что ее можно установить над входной дверью, тем самым — сэкономив место и ограничив зону прихожей.

Компактная двухмаршевая лестница — удобна при недостатке пространства

Кроме этого, она достаточно компактна, и пространство под ней также можно использовать для обустройства небольшого чулана.

Такая конструкция достаточно надежна, проста и подходит для практически любого интерьера, если правильно подобрать для нее цвет и форму балясин ограждения.

Г-образная двухмаршевая конструкция

Это лестница также имеет два марша, но ее расположение прекрасно экономит место в помещении, так как вся конструкция компактно расположена в прямоугольном проеме, вдоль двух перпендикулярных друг к другу стен. Место под ней вполне можно использовать для установки одного из предметов мебели или для устройства входной двери.

Два марша вдоль стенок, расположенные под прямым углом друг к другу

Лестница удобна в эксплуатации, компактна, и отлично вписывается в интерьерное оформление комнаты.

П-образная двухмаршевая лестница с поворотными ступенями и верхней площадкой.

Эту конструкцию устанавливают в роскошных загородных особняках, имеющих очень большую площадь холла. Как видно из массивности конструкции, она не подойдет для дачных домиков, и ее устройство в них будет смотреться попросту нелепо.

Это — скорее из интерьера каких-нибудь дворцов

Трехмаршевая лестница с двумя площадками

Трехмаршевую лестничную конструкцию часто устанавливают именно с целью экономии места в холлах, но чтобы ее угол подъема был удобен, необходима большая высота потолка.

Иногда оптимальным решением будет установка и трехмаршевой лестницы

Если в месте ее установки будет отсутствовать перекрытие между этажами, то площадь, второго этажа сильно сократится.

Этот вариант лестницы тоже в большей степени подходит для особняка с просторными комнатами.

Расчеты лестничной конструкции

Если место для установки лестничной конструкции определено, то, прежде чем приступать к изготовлению деталей для выбранного варианта, нужно обязательно произвести точные расчеты, сделать чертеж и нанести на него все получившиеся параметры. Если нет уверенности, что все получится идеально, то можно доверить эту работу специалистам по конструированию и изготовлению деревянных лестниц, работающим в профильных компаниях.

Высота лестницы

Чтобы определить это значение, необходимо замерить расстояние между уровнями пола первого и второго этажей. Допустим, высота потолка на первом этаже равна 2700 мм, а толщина перекрытия между этажами 300 мм. Значит, общая высота лестницы будет составлять:

Н = 2700 + 300 = 3000 мм.

Высота подступенка

Специалистами рассчитана ориентировочная стандартная высота подступенка, которая основывается на размерах шага человека, наиболее удобного с точки зрения анатомии. Эта высота может варьироваться между 150 и 200 мм. Оптимальной она считается оттого, что если ступень сделать ниже, то при подъеме по лестнице будет сбиваться шаг, и можно просто споткнуться, и упасть. При большей высоте подступенка по лестнице будет намного сложнее подниматься наверх и некомфортно спускаться вниз.

В таблице приведены данные расчетов — при желании, можно просто воспользоваться ими:

Высота подступенка в зависимости от общей высоты лестницы и планируемого количества ступеней

Высота этажа в мм Количество ступеней (штук)
11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
2100 191 175 162 150 140 131 124
2400 200 185 171 160 150 141 133 126 120
2700 193 180 169 159 150 142 135 129 123
3000 200 188 177 167 158 150 143 137 130 125 120
3300 194 183 174 165 157 150 144 138 132 127

Чтобы правильно высчитать количество ступеней, обычно принимают среднюю высоту подступенка, на основе стандарта, которая получается примерно 175 мм.

Количество ступеней

Зная высоту лестницы и подступенка, можно вычислить, сколько получится ступеней по всей высоте одномаршевой лестницы. Для этого высоту лестницы нужно разделить на высоту подступенка, в результате получится количество ступенек.

Рекомендуем:  Регулировка пластиковых окон самостоятельно

Например, в рассматриваемом случае: 3000 : 175 = 17,1

Далее, данные округляются до ближайшего круглого числа. В данном случае получается 17 ступеней.

Ширина ступени

Во избежание получения случайных травм на лестнице из-за неудачно выбранной ширины ступенек, необходимо и ее тщательно просчитать. Многолетней практикой доказано, что этот важный элемент лестницы не должен быть уже 220 ÷ 230 мм и шире 400 мм.

 И все же – на какой ширине остановиться? Существует определенная пропорция, которая является наиболее оптимальной. Так, чтобы вычислить точный размер ширины ступеньки, можно воспользоваться следующей формулой безопасности, взяв «на вооружение» за основу среднюю ширину шага человека, которая равна k = 600—640 мм.

Разметка косоура под выпиливание «гребенки»

Косоуры должны размечаться с учетом угла, под которым будет монтироваться лестница. Поэтому основу под первую ступеньку и нижний срез для установки на пол, нужно сопоставлять с отмеченной на стене линией уклона. Важно, чтобы ступеньки были размещены в горизонтальных плоскостях, без «завалов» внутрь или наружу.

Лучше всего пользоваться для разметки подготовленным шаблоном

Затем ориентируясь на эти параметры, размечается и выпиливается вся гребенка – для этого по первой ступеньке можно сделать шаблон, который упростит работу.

  • Следующим шагом на пол закрепляется ограничивающий упорный брус по линии, где будет начинаться лестница.

Для того, чтобы установить косоуры к балке, можно воспользоваться двумя способами — сделав запилы в виде пазов в самой балке или наоборот — на косоуре.

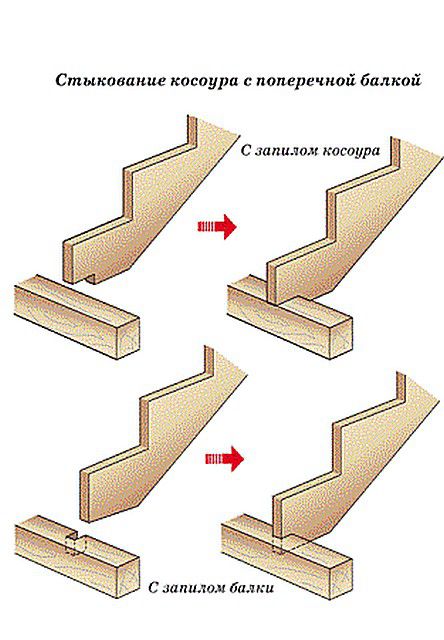

Способы крепления косоуров к поперечным балкам

  • Далее, косоур устанавливается на опорный брус на полу, плотно прижимается и закрепляется к боковой стене, а также в потолочном проеме.
  • Затем к бруску на полу и в проеме выставляется по ширине лестницы и закрепляется второй — висячий косоур.

Нужно отметить, что иногда для жесткости конструкции требуется не два, а три или даже четыре косоура — их количество будет зависеть от выбранной ширины лестницы.

  • В потолочном проеме косоуры тоже обязательно нужно соединить надежным бруском.

Бруски, на которые будет опираться и упираться основа лестницы, должны быть «намертво» закреплены к полу и в потолочном проеме.

  • Очень важно все косоуры установить идеально ровно по отношению друг к другу, иначе ступени могут иметь нежелательный уклон в стороны.

Установка подступенок и ступеней (проступей)

На надежно установленные косоуры в первую очередь монтируются подступенки. Их изготавливают такой длинны, которая должна быть равна ширине лестницы.

Монтаж на саморезы подступенков и проступей

После того как подступенки будут закреплены, начинают монтаж предварительно отфрезерованных проступей (ступеней). Длина досок для них должна быть больше ширины расстояния между двумя крайними косоурами на 10 ÷ 20 мм, а ширина превышать выступ гребенки на 20 ÷ 30 мм.

Поступи закрепляются к косоурам и подступенкам саморезами, так, чтобы головки крепежных элементов были полностью углублены в толщу древесины.

Установка опорных столбов и балясин

Установка балясин и столбов — не такая уж легкая задача, как может показаться изначально. Ее решение требует очень точной разметки и подгонки.

  • По краю ступеней размечается места, на которые будут установлены подготовленные балясины и опорные столбы.
  • Отверстие в ступени для установки шканта располагают на расстоянии от края, равном половине ширины основания балясины, так, чтобы ее край совпадал с боковым срезом ступени.

Следующим шагом на размеченных ступенях высверливаются отверстия. Подготовленные по размеру шканты, вклеиваются в устроенные отверстия. Шкант должен выступать из поверхности ступени на 10 ÷ 15 мм.

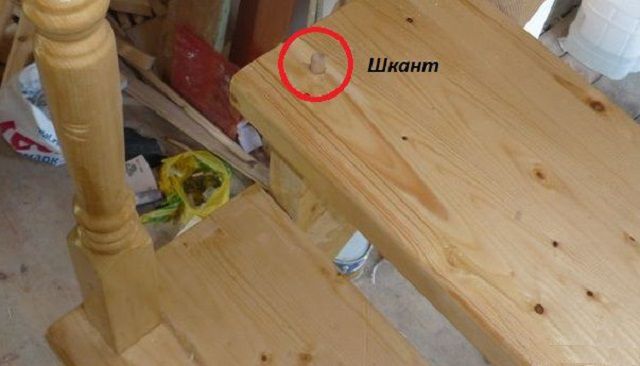

Шкант для установки балясины

  • Затем, очень аккуратно, точно по диаметру шканта, (он, как правило, составляет 8 или 10 мм) высверливаются отверстия в основании балясин и столбов.
  • Столбы на одномаршевой лестнице устанавливаются в начале и в конце марша. Сначала устанавливается только верхние столбы, нижние же будут монтироваться в последнюю очередь.
  • Далее, нужно установить одну ÷ две балясины на шканты и вымерять угол верхней поверхности, приложив к ним поручень. Определив нужную линию, нужно отметить и срезать лишнюю часть со всех подготовленных элементов.
  • Далее, основание балясин и отверстие под шканты промазываются клеем, а затем насаживается на выступающий шкант.

Балясины выставляют вертикально по уровню и хорошо прижимают к ступеням, фиксируют, а затем оставляют до полного высыхания клея.

Балясины и опорные столбики должны быть точно выверены по вертикали

  • Затем, подготавливаются перила. Их края срезаются под нужным углом – это несложно выверить на месте. На их срезах также высверливаются отверстия, с помощью которых будет проводиться соединение перил с опорными столбами.
  • Когда клей под балясинами полностью просохнет, сверху них монтируются перила. Отверстие, высверленное на верхнем срезе перильной рейки, надевается на вклеенный в верхний столб шкант.

Затем, перила укладываются на балясины, смазанные сверху клеем. Благодаря отфрезерованному с нижней части перила пазу, балясины крепко будут зафиксированы в нужном положении. Но, тем не менее, следующим шагом с помощью тонких саморезов балясины прикручиваются к перилам снизу.

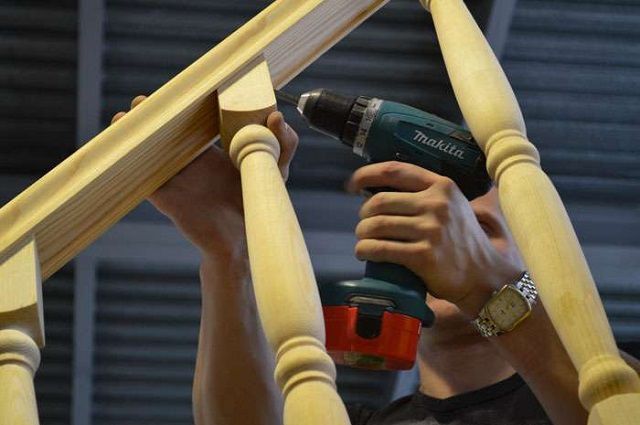

Помимо посадки на клей, перила дополнительно крепятся к балясинам саморезами

  • Последним устанавливают нижний опорный столб, который соединяется с нижним срезом перила, также с помощью вклеивания шканта.

По завершению монтажных работ, и после того как просохнет столярный клей, лестницу покрывают специальной антисептической грунтовкой. После ее полного впитывания и просыхания, дерево покрывается прозрачным лаком, желательно на водной основе, или краской выбранного оттенка.

Видео: Монтаж комплекта деревянной двухмаршевой лестницы

Изготовить и смонтировать даже самую простую лестницу — достаточно сложно, тем более, если нет должного опыта в этой работе. При малейшей неуверенности в собственных силах рекомендовано обратиться за помощью к специалистам – хотя бы для того, чтобы проводить пусть и самостоятельную работу, но под их неусыпным руководством. Ошибки здесь абсолютно не допустимы — неправильно рассчитанная или небрежно смонтированная конструкция может привести к серьезным травмам.

Если вы уже построили двухэтажный дом либо являетесь обладателем двухуровневой квартиры, тогда тема сооружения лестницы второго этажа будет для вас небезынтересной.

Для того, чтобы обзавестись комфортной и качественной лестничной системой у вас есть всего три пути: купить уже готовую конструкцию в специализированном магазине, заказать необходимую модель мастеру плотницкого дела, сделать лестницу своими руками.

Для тех, кто выбрал третий вариант и посвящена данная статья. В ней вы узнаете массу полезной информации о лестничной конструкции, а также ознакомитесь с пошаговой подробной инструкция по изготовлению лестницы в фото и видео.

Для обладателей двухуровневого жилища лестница второго этажа — необходимый атрибут интерьера

Какие бывают лестницы – немного теории

Перед тем, как приступить к возведению лестницы своими руками, необходимо определиться с видом конструкции, который будет наиболее подходящим для вашего жилища.

Виды лестниц по конструкторскому типу

Выбирать систему будем из трех видов:

  • Маршевая.
  • Винтовая.
  • Комбинированная.

Разберемся немного с каждой из них.

Маршевая

Данный тип наиболее прост в производстве и поэтому, если вы решили сделать лестницу своими руками, то данный вариант будет самым подходящим для вас.

Одномаршевые конструкции, несмотря на кажущуюся простоту, могут быть красивы и эффектны

Маршевые лестницы, в свою очередь, подразделяются на типы:

  • одномаршевая;
  • двухмаршевая;
  • многомаршевая.

Маршевые лестницы просты и лаконичны, такой тип наиболее подходит для изготовления своими руками

И первый, и второй тип считаются не сложными в изготовлении и пользуются наибольшим спросом.

Винтовые

Такие лестницы представляют собой спираль, уходящую вверх на второй этаж. Данный вид экономит массу пространства помещения, однако он трудоемок в производстве.

Винтовая лестница оригинальна и красива, но ее изготовление лучше доверить профессионалам

Комбинированные

Данные системы сочетают в себе два предыдущих вида. Их изготовление наиболее сложно и поэтому для самостоятельного возведения не подходит.

Комбинированные системы более сложные в производстве и новичку их смонтировать будет довольно сложно

Делаем лестницу своими руками – инструкция по изготовлению

Вначале определимся с материалом изготовления и подготовим инструмент, необходимый для работы.

Выбор материала

Для производства лестничной конструкции можно выбрать:

  • дерево;
  • камень;
  • бетон;
  • металл;
  • пластик.

Для изготовления лестницы можно использовать самые различные материалы

Самым подходящим материалом для самостоятельного изготовления лестницы является, безусловно, натуральное дерево. Его преимущества очевидны:

  • экологичность и безопасность;
  • нетоксичность;
  • простота в обработке;
  • относительно экономичная цена;
  • долгий срок службы.

Поэтому для возведения нашей лестницы мы выберем натуральное дерево. Лучше всего, если это будет древесина сосновых пород – ели, сосны. Также можно использовать ясень, бук, клен, дуб, березу и другие породы.

Натуральное дерево — самый лучший выбор для производства лестницы своими руками

Итак, мы определились с типом возводимой конструкции – это маршевая лестница. Также выбрали самый простой в обработке и экологичный материал – натуральное дерево. Следующим моментом следует подготовить необходимый инструмент.

Готовим инструмент

Для изготовления деревянной лестницы своими руками нам понадобится:

  • Измерительные приспособления – рулетка, линейка, уровень.
  • Электродрель ручного типа.
  • Ножовка для работы по дереву.
  • Шуруповерт.
  • Молоток.
  • Электрорубанок.
  • Наждачная бумага.

Оптимальный набор необходимых инструментов

Готовим основные элементы

Перед монтажом лестничной системы необходимо подготовить следующие детали:

  • Обработанные доски нужных размеров (в соответствии с чертежом).
  • Бруски для производства ступеней.
  • Доски для подступеней.
  • Тетивы или косоуры (в зависимости от типа конструкции).
  • Перила, балясины, поручни – данные детали можно купить уже в готовом виде.
  • Крепежные детали – шурупы, саморезы, болты.

На данном рисунке подробно указаны все составные части конструкции

Основные этапы монтажа

Для того, чтобы сделать качественную лестницу своими руками, воспользуйтесь следующей инструкцией по изготовлению в фото и видео.

Этап 1. Схематичный чертеж

Зарисуем чертеж, на котором обозначим основные элементы будущей конструкции.

Подробный чертеж с изображением всех основных элементов лестницы — самый важный начальный этап производства

Этап 2. Выполняем необходимые расчеты

Выполнение проектировочных расчетов, наверное, самый изнурительный процесс, но все же его необходимо выполнить. Сделать это можно за несколько шагов:

  • определяем высоту конструкции — для ее расчета замерьте расстояние от плоскости пола первого уровня до пола 2 этажа. Это и будет длина марша;
  • определяемся с высотой ступенек — обычно наиболее оптимальная высота для человека среднего роста 17 сантиметров;
  • рассчитаем сколько понадобится ступеней и подступенек — для этого высоту лестницы, которую мы уже измерили, делим на высоту ступеней (17 см);

Перед изготовлением лестницы ее обязательно необходимо рассчитать

  • ширина поступи — для удобства при ходьбе наименьшее значение этого параметра должно равняется 22 см, а наибольшее – 40 см.

Правильный расчет размеров ступеней и подступеней — залог комфорта будущей конструкции

Этап 3. Делаем косоур

Подготовленную для этой детали балку обрезаем до нужных размеров и выпиливаем зазубрины нужного размера для установки ступеней.

В балке для косоура выпиливаем зазубрины определенного размера по чертежу

Этап 4. Проверяем косоур

Для этого приставляем его к месту, где будет находиться лестница, при необходимости производим корректировку детали.

На данной схеме приведены подробные расчеты косоура

Этап 5. Крепим косоуры

Приставляем косоуры и крепим их между собой к верхней балке при помощи анкерных болтов.

Косоуры надежно закрепляем анкерными болтами

Этап 6. Монтаж подступеней

Прикрепление подступенек к косоуру осуществляется при помощи саморезов.

На данном этапе производим установку подступеней

Этап 7. Установка ступеней

Когда подступени смонтированы, как показано на фото ниже, производим крепление самих ступеней.

Вот так должна выглядеть конструкция на данном этапе, когда закреплены подступени

Ступени монтируем саморезами.

На данном фото почти готовая лестница с закрепленными деталями

Этап 8. Монтируем балясины и перила

Этот шаг выполняем при помощи саморезов либо шляпных болтов размером 100 х 8 мм.

Практически завершающий этап — монтируем балясины и перила

Этап 9. Отделочные работы

Последним этапом работ является шпаклевка, покраска и покрытие лаком уже готовой установленной лестницы.

И, наконец, красим нашу лесенку либо покрываем ее лаком

Вы можете придумать десятки вариантов дизайна деревянной лестницы.



Монтаж деревянной лестницы своими руками

Современный частный дом обязательно оснащается лестницей для передвижения на верхние этажи или чердачное помещение и обычная стремянка тут вряд ли подойдет. Необходимо строить что-то более надежное и долговечное. Например, лестницу из массива какой-нибудь древесной породы. Деревянная лестница своими руками потребует особой внимательности на всех этапах ее изготовления.

Лестницы на второй этаж может иметь креативную конструкцию..



Преимущества

Дерево самый экологичный и наиболее простой в обработке материал, не требующий специальных навыков при обработке. Его можно применять как для внутриквартирных конструкций, так и для крыльца дома. Лестницы на металлическом каркасе считаются гораздо более надежными, но сейчас речь не о них. Полностью деревянные конструкции, которые можно собрать как конструктор, обладают следующими преимуществами:

  • приемлемая цена;
  • доступность материала;
  • легкая обработка.

Для более комфортного подъема по лестнице можно установить настенные перила.



Самым распространенным материалом является сосна. Это недорогой мягкий сорт древесины, хорошо подходит для работы новичкам. Недостатком сосны является мягкость текстуры, из-за чего в процессе эксплуатации конструкция может начать темнеть, а ступени поскрипывать, если до начала строительства лестницы или крыльца из подобного материала, не провести необходимую обработку древесины.

Готовые ступени для лестницы из сосны.



При строительстве более надежной, красивой и долговечной лестничной конструкции лучше использовать дорогие сорта. Лестницы из массива бука, дуба или лиственницы имеют неподражаемую структуру и повышенную износостойкость по причине плотности данного материала. Единственным недостатком этих пород является высокая цена.

Лестница из дуба смотрится очень красиво.



Конструкция

Как сделать деревянную лестницу для крыльца или для дома из массива дуба, сосны, ясеня и лиственницы? Прежде чем изучать инструкцию по изготовлению, говорить о каркасе и комплектующих, необходимо разобраться какие виды деревянных конструкций можно собрать своими руками. Условно, можно выделить маршевые и винтовые лестницы.

Важно выбрать правильное место под лестницу на второй этаж.



Винтовые конструкции используются в помещениях с ограниченным пространством. Эти конструкции не приспособлены для перемещения габаритных предметов и могут быть использованы только для передвижения человека. Такая лестница никогда не будет полностью деревянной, поскольку опора (штанга, труба) изготавливается из металла.

Необычный дизайн винтовой лестницы.



Маршевые лестницы – наиболее просты в исполнении. Подобного рода деревянные конструкции на косоурах или тетивах монтируются как внутри помещения, так и снаружи (в основном для крыльца, которое, как правило, располагается на каркасе из металла). При внутреннем монтаже основным критерием является эргономичность. Именно поэтому не так важно, какая лестница будет построена у вас в помещении – одномаршевая, двухмаршевая с площадкой, или конструкция с забежными ступенями. Стоит отметить, что построить лестницу на 2-й этаж с поворотом не намного сложнее, чем прямую.

Двухмаршевая стильная лестница.



Главное, чтобы она идеально вписалась в отведенное ей пространство и гармонировала по стилю с окружающими ее инженерными элементами. Деревянная лестница внутри дома – это прежде всего тепло и уют. Это вам не простенькие лестницы для крыльца и не сварные конструкции на металлическом каркасе. Чтобы правильно подобрать вид лестничной конструкции, нужно измерить площадь, на которой будет располагаться лестница. Затем произвести первоначальные расчеты и нарисовать чертежи. Детальный чертеж покажет расположение конструкции в помещении и насколько она будет эргономична.

Чертеж маршевой деревянной лестницы.

Рекомендуем:  Силикатный кирпич — ГОСТ, характеристики



Элементы

Изготовление деревянных лестниц из массива древесины потребует некоторых знаний об элементах лестничных конструкций. Разберемся в терминологии.

  1. Тетива – несущая балка и элемент дополнительного крепежа ступеней, расположенный с торца последних.
  2. Косоуры – наиболее распространенный способ изготовления деревянных лестничных конструкций. В несущих параллельно идущих балках производятся запилы, на которые укладываются проступи.
  3. Проступи – поверхность ступени.
  4. Подступенки – вертикальная часть ступени, монтируется (при необходимости) между ступенями, закрывая видимое пространство.
  5. Балясины – элемент ограждения, придает конструкции дополнительную жесткость и прочность. Крепятся к ступеням и перилам.
  6. Столбы (или опорная штанга) – устанавливаются в основном при монтаже винтовых конструкций в качестве основного (центрального) несущего элемента.
  7. Перила –часть ограждающей конструкции лестницы, крепится сверху балясин или крепежных спиц.
  8. Декоративные элементы – декоративные накладки, заглушки.

Обозначения элементов деревянной лестницы.



На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

Крепление ступеней к тетиве.



Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Крепление косоура.



Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины. Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.). Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с данной статьей.

Фрезеровка тетивы под ступеньки



Изготовление косоура



Расчет

Чтобы сделать деревянную лестницу своими руками необходимо произвести точные расчеты и составить чертеж.

  1. Угол наклона лестницы не должен быть выше 45 градусов.
  2. Глубина проступи не должна быть меньше 250мм.
  3. Высота подступенка находится в пределах 160-200мм.
  4. Минимальная ширина проема 1000мм.
  5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
  6. Вертикальный проем не должен быть ниже 2000мм.

Расчет для лестницы можно произвести в компьютерной программе.



Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

Важно!

Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.

Вырез для ступени на втором этаже.



Разметка и изготовление элементов

Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции.

  1. Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
  2. Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
  3. Выпиливаем все элементы лестничной конструкции при помощи электропилы.
  4. Зашкуриваем все деревянные заготовки лестницы.
  5. При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.

Разметка также немаловажный процесс при проектировании деревянной лестницы.



Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.

Проверка равномерности горизонтов строительным уровнем.



Лестница из бревен

Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.

Лестница из бревен имеет массивный вид.



Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту – прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).

Стальной уголок для лестницы из бревен.



Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа – для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер. Головку анкерного болта можно спрятать в потай.

Крепление брусков к тетиве с помощью саморезов.



Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.

Крыльцо из бревен придает Вашему дому дух средневековья.



Некоторые умудряются из одного цельного бревна создать нечто, отдаленно напоминающее лестницу, уложив его под нужным углом, и нарезав в нем, подобие ступеней. Правильнее было бы уложить параллельно два бревна в качестве несущих косоуров, сделать в них зарезы для ступеней и прикрепить последние к несущим частям.Так что лестницу из бревна сделать можно. Остается добавить, что подобная конструкция, если она сделана правильно, будет по надежности не хуже бетонных. Как видите, маршевые конструкции достаточно просты в монтаже. Если же говорить о винтовых, то здесь все несколько сложнее. Однако и их вы вполне сможете установить своими руками. Для этого мы также подготовили подробную статью.

Лестница из бревен своими руками



Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.

Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).

С помощью специальных лаков или морилки, лестницу можно тонировать в любой из цветов.



Весь процесс обработки можно разделить на три основных процесса:

  • шлифовка;
  • грунтовка;
  • защита лаком.

Лучше всего шлифовать лестницу на начальном этапе разобранном виде.



Совет!

При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции. Монтаж точно выверенных деталей не составит больших хлопот.

Профессиональное изготовление и установка деревянной лестницы



Современные коттеджи и частные дома предполагают наличие 2-х и более этажей, причем самый верхний из них может быть как жилым, так и не жилым помещением. В любом случае необходима лестница.

Самостоятельно смастерить надёжную межэтажную или чердачную лестницу из бетона или металлоконструкций достаточно тяжело, чего нельзя сказать о деревянной.

Собрать ее под силу даже начинающему мастеру.

Из этой статьи Вы узнаете, какие виды деревянных лестниц бывают, в чем их отличия, какой материал используется для изготовления пролетов. Кроме того, каждый из Вас сможет сам изготовить лестницу из дерева на второй этаж – в статье мы приведём примерные расчеты и фото.

Виды и типы конструкций

Существует несколько видов конструкций лестниц из дерева:

  • Маршевые лестницы. Просты в изготовлении и удобны в использовании, но требуют большой площади помещения. Лестницу маршевой конструкции можно расположить вдоль стены или смонтировать посередине комнаты;
  • Винтовые лестницы. Обычно располагают в условиях ограниченного пространства. Так как пропускная способность конструкции очень мала, лучше перемещаться по ней по одному. Винтовая лестница (если строить её самому) обойдется намного дешевле остальных конструкций, а прослужит примерно столько же;
  • Комбинированные лестницы. Можно использовать в строительстве частного дома, если планировка позволяет. Чаще всего изготавливаются маршевые лестницы с винтовым элементом.

Типы конструкций деревянных лестниц выделяют следующие:

  • Лестницы на больцах – ступени крепятся к огромным навесным болтам (балясинам);
  • лестницы на тетивах – лестничный пролет монтируется к балке со специальными вырезами на внутренней стороне встык;
  • лестницы на косоурах. Косоур – наклонная балка, поверх которой крепятся ступени.



Из какого дерева можно сделать лестницу



Выбор материала для лестницы зависит от предпочтений владельца дома или квартиры, характеристик дерева и стоимости на него. Различные породы имеют свои преимущества и недостатки:

  1. Клен. Лестница из данной породы получится самой прочной и долговечной. Цвет – светло коричневый. Недостаток кленовой лестницы – высокая цена.
  2. Лиственница. Цвет конструкции – золотисто-желтый или темно-желтый с коричневыми прожилками. Отлично переносит воздействия внешних факторов. Лестница из лиственницы получится прочной и твердой.
  3. Дуб. Особенность лестниц из дуба – чем они старше, тем темнее оттенок.
  4. Ель. Наиболее популярный материал из-за своей невысокой стоимости. Еловая древесина имеет однородную структуру и светлый оттенок.
  5. Сосна. Благодаря низкой плотности древесины, ее очень легко обрабатывать. Дополнительным преимуществом сосны является невысокая стоимость материала. К недостатку сосновой лестницы стоит отнести небольшой срок эксплуатации. Лестницу из сосны лучше всего устанавливать на даче, где она будет использоваться сезонно.

Возможно, Вас заинтересует информация про «теплые полы». Из этой статьи Вы узнаете, как утеплить пол своими руками.

А в этой статье — подробная инструкция по самостоятельному оборудованию электропроводки.



Плюсы и минусы лестниц из дерева



Деревянные лестницы имеют свои преимущества и свои недостатки. Ознакомимся с ними подробнее.

Положительные стороны:

  • Низкая стоимость стройматериала;
  • экологичность древесины;
  • простота обработки;
  • возможность монтажа своими руками;
  • небольшой вес;
  • эстетичный внешний вид.

Отрицательные стороны древесины:

  • Невысокая прочность в сравнении с бетонными или металлическими лестницами;
  • дерево – природный материал и ему свойственно портиться и видоизменяться. Поэтому через некоторое время могут понадобиться профилактические работы;
  • пожароопасность материала.

Дерево – отличный материал для дачных построек. Как дешево построить сарай на участке, узнаете из следующей нашей статьи.

А в этой статье можно прочитать информацию о строительстве беседки.



Материалы для изготовления лестницы



Для монтажа лестницы на второй этаж Вам понадобятся:

  • Бруски для ступеней;
  • балки для подступенок (опоры для ноги);
  • доски;
  • балки шириной 30 — 40 мм;
  • брус для косоура – 50*240 мм;
  • шурупы, саморезы;
  • столярный клей;
  • строительный уровень, угольник, рулетка;
  • поручни и перила, но их лучше приобрести в строительном магазине.



Расчеты лестничной конструкции



Если Вы решили изготовить деревянную лестницу своими руками, продумайте нюансы конструкции: определите ее размеры, рассчитайте число ступеней и опор. Важно изначально представлять, какую функцию будет выполнять лестница: соединять этажи или вести наверх мансарды. (Информацию о самостоятельном утеплении мансарды можно прочитать здесь).

Начертить схему самому тоже несложно. Чаще всего изготавливают прямую маршевую лестницу. Она соединяет первый этаж со вторым, а в высоту достигает нескольких метров. Для удобства угол наклона конструкции должен быть равен значению в 30-40 градусов.

Обратите внимание! Деревянные дома дают значительную усадку в первые два года после строительства, поэтому угол наклона может измениться.

Итак, для Вашего удобства, мы приведём основные расчеты элементов лестницы (на примере деревянной) стандартной конструкции:

  • Длина основания — 3,5-4 м;
  • лестничный пролет – 2,5 м;
  • ширина ступеней – 30 см;
  • высота ступеней – 15-20 см.

Вас также может заинтересовать статья о заборах для дачи: //6sotok-dom.com/uchastok/zabory-i-ograzhdeniya/zabor-dlya-dachi.html

Необходимые расчеты

    1. Определяем высоту лестницы. Среднее значение величины от потолка до пола – 250 см. К данному значению нужно прибавить толщину межэтажного перекрытия. Его среднее значение 35 см. Получаем:

                                                                          250+35=285 см



    1. вычисляем количество ступеней: высоту лестницы делим на высоту ступени. Последнее значение (т.е. высоту ступеней) лучше брать усредненное – 17 см. Получаем:

                                                                    285 см/17 см =16,76



Значение округляем в большую сторону. Итого получаем 17 ступеней.

    1. определяем ширину ступени. Считается, что допустимая ширина проступи (плоская облицовочная часть ступени) может находиться в пределах от 22-40 см. В российской практике для расчета ширины ступени и подъема (подступенок) используют формулу: a + b = 47 см, где а — высота подступенка, — ширина ступени. Получаем:

                                                                          47-16,67=30,3 см



Значение округляем до 30 см. – это и есть ширина ступени.

    1. ширина марша лестницы должна быть кратна ширине ступени. В нашем случае это значение значение может быть равным 60 см, 90 см, 120 см. и т.д.
    2. вычисляем длину лестницы. Длина лестницы равна произведению количеству ступеней на их ширину. Получаем:

                                                                           17*30= 480 см



Рекомендация! Полученное нами значение, довольно большое. Не в каждом доме можно будет соорудить такую конструкцию. Строители советуют делать поворотную лестницу либо пролет с площадкой.

  • вычисляем длину косоура. Расчеты производим по теореме Пифагора: сумма квадратов катетов равна квадрату гипотенузы. То есть А²+В²=С². В этой формуле:

    А – высота косоура,

    В – длина лестничного марша,

    С – длина косоура. Получаем:



                                                                230400 + 81225 = 311625

Рекомендуем:  Фундамент ТИСЭ: недостатки оснований, технология строительства фундаментной свайной конструкции своими руками, работа буром и тонкости расчета

Корень этого числа равен 558,23 см. Можно округлить до 560 см.

Совет! Если сделать геометрические расчеты затруднительно, то можно начертить лестницу на бумаге в соответствующем масштабе и измерить угол и длину основания.

Сборка лестницы



Прежде чем приступить к сборке лестницы на второй этаж, нужно определиться с местом установки косоуров (несущей конструкции лестничного марша). Монтаж лестницы (в нашем случае, маршевой конструкции) включает в себя несколько этапов:

    1. Установка косоуров. Нижнюю часть косоура крепим опорным брусом. Сверху косоур врубаем в балку потолочного перекрытия.
    1. установка ступеней и крепление их к косоурам при помощи саморезов.
  1. шлифовка лестницы, покрытие защитным составом.
  2. лакировка и покраска. Для этого используют валик или кисть. Прокрашивать лестницу нужно в 2-3 слоя, каждый следующий слой нужно наносить спустя некоторое время, чтобы предыдущий слой успел высохнуть.



Стоимость готовой лестницы



Те, кто решил купить готовую деревянную лестницу или сделать на неё заказ, должны знать, что стоимость будет зависеть от сложности конструкции и породы дерева.

К примеру, самая распространенная конструкция маршевой лестницы с поворотом на 90 градусов из сосны будет стоить 60-80000 руб., из березы – 100000 руб., из дуба – 150000 руб.

Заказать деревянную лестницу можно в специализированном магазине либо на сайтах компаний. Изготовление лестницы в среднем занимает 5-10 рабочих дней.

Изготовить деревянную лестницу самому либо заказать у специалистов – решать Вам. Самостоятельный монтаж не быстрый процесс, но и у него есть свои преимущества. В первую очередь, это экономия денежных средств и наглядная оценка качества стройматериалов.

О том, как сделать деревянную лестницу своими руками рассказывает это видео:

Расскажите друзьям!

В любом здании высотой больше этажа производится установка лестницы. Такая конструкция требует детального расчета всех ее комплектующих, умения работы со слесарным и столярным инструментом и некоторых дизайнерских навыков. После изучения этой инструкции вы узнаете, как проектируется и изготавливается деревянная лестница своими руками.

Устройство деревянной лестницы

Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.

Устройство деревянной лестницы

Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:

  • Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
  • Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.
  • Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
  • Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
  • Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
  • Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
  • Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
  • Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).

Виды конструкций лестниц

При выборе лестничной конструкции основным фактором служит размер площади, необходимой для ее возведения. На втором месте стоит удобство и комфорт подъема и спуска. Здесь нужно учитывать частоту использования, наличие в доме детей и пожилых людей.

Немаловажным критерием является и эстетичность. Лестница должна сочетаться с интерьером комнаты. Кроме того, нужно учитывать материальные возможности: изготовление деревянных лестниц со сложной конфигурацией требует больших временных и финансовых затрат, чем более простых по форме и исполнению вариантов.

Маршевые

Являются наиболее популярными. Свое название получили благодаря маршам (пролетам) – группе объединенных ступеней. В лестнице может быть один или несколько маршей.

Выделяют прямые конструкции (одномаршевые и двуххмаршевые, с площадкой для отдыха). Они могут быть отдельно стоящими или размещаться около стены. Но прямые модели требуют много площади, поэтому чтобы сэкономить полезное пространство, предусматриваются двухмаршевые варианты с поворотом под углом от 90 до 180 градусов.

У марша бывает криволинейная форма с оптимальным углом подъема, тогда применяются поворотные ступеньки, которые также имеются у конструкций с двумя и тремя маршами без площадок.

Наиболее популярными видами деревянных лестниц для загородного жилого дома являются:

  1. Обычные одномаршевые. Имеют простую конструкцию с пролетом в центре помещения или около стенки – самые прочные с надежной опорой.
  2. Криволинейные одномаршевые. Устанавливаются в больших помещениях, чтобы подчеркнуть просторность. Они отличаются плавным поворотом и расширенными с внешней стороны ступеньками.
  3. Маршевые с нижними поворотными ступеньками. Иногда такой вариант предусмотрен планировкой помещения, может поддерживать выбранный архитектурный стиль.
  4. Простая 2-х маршевая система. Лестница с двумя маршами и с межэтажной поворотной площадкой может монтироваться над дверью и экономить место.
  5. 2-х маршевая Г-образная конструкция. Располагается в прямоугольном проеме вдоль перпендикулярных стенок и экономит пространство.
  6. 2-х маршевая П-образная лестница с верхней площадкой и поворотными ступеньками. Конструкция монтируется в шикарных особняках с большим холлом.
  7. 3-х маршевая система с двумя площадками. Такая разновидность лестниц экономит пространство, но требует значительной высоты потолка.

  Делаем деревянную маршевую лестницу с поворотом своими руками

Для выбора определенной конфигурации следует правильно рассчитать и замерить свободную площадь для монтажа, составить чертеж. Подробное руководство о том, как это сделать, будет ниже.

Винтовые

Конструкции винтового типа применяются реже, как правило, при ограниченной площади или из эстетических соображений владельца частного дома. Они не так удобны, как маршевые, по ним сложно транспортировать мебель. Чтобы установить лестницу, нужно будет выполнить сложные подсчеты, так как при небольшой погрешности она может утратить свои функциональные способности.

Винтовые лестницы иногда выполняют просто декоративную функцию, особенно с ограждением, выполненным художественной ковкой. Устройство таких вариантов возможно практически в любом помещении, т.к. они занимают меньше места, чем конструкции с поворотом. Различают следующие типы:

  • с консольным защемлением ступенек на внутреннем столбе;
  • с опорой ступенек на внутренний столб и периметральные стены;
  • с консольной опорой ступенек на обсадную трубу;
  • с опорой на ограждение и гнутые тетивы.

Более сложными вариантами является модульные винтовые лестницы. Сборку конструкции производят из модулей, складывая их под углом в определенной последовательности. Они бывают с центральным косоуром (ступени крепятся к модулям, а края соединяются больцами) и центральной колонной (опираются на наборную колонну, соединяются больцами). Читайте подробнее о деревянных винтовых лестницах.

Винтовые лестницы позволяют экономить пространство

Виды конструкций

Перед тем как сделать деревянную лестницу, следует подобрать оптимальный вариант конструкции для своего помещения.

Существуют следующие популярные типы конструкций:

  • на двух косоурах;
  • на одном центральном косоуре;
  • на тетивах;
  • на больцах;
  • на центральном столбе (винтовые);

Самой простой является лестница прямой формы, которая обеспечивает прямолинейное перемещение по маршу.

Более подробно об этом читайте в статье о видах дизайна деревянных лестниц.

Изготовление деревянной лестницы своими руками с наглядной пошаговой инструкцией рассмотрим более детально. Процесс включает в себя два основных этапа: проектирование и монтаж.

Расчеты размеров лестничной конструкции

Перед тем как приступить к проектированию, нужно сделать точные расчеты, начертить схему и нанести на нее все данные. Если нет уверенности в правильности расчетов, то лучше доверить работу профессионалам, которые сделают грамотный чертеж, что позволит поэтапно выполнить монтаж без ошибок.

Общая высота лестницы

Определить высоту можно, измеряя расстояние от пола первого до второго этажа с учетом толщины потолка. Например, если на 1-м этаже потолочная высота равна 2700 мм, а толщина межэтажных перекрытий – 300 мм. В результате суммарная высота будет равна 3000 мм.

Если чистового пола нет, то его размеры нужно заложить примерно.

Количество ступеней

Если известна высота лестницы и подступенка, можно определить число ступенек конструкции. Для этого нужно разделить один показатель на второй. Например, при общей высоте лестницы 3000 мм, а высоте подступенка – 175 мм расчет будет таким: 3000 : 175=171 мм.

После этого нужно округлить значение, в результате получится 170 мм. В таблице указан пример расчета:

Зависимость высоты ступени от их количества при заданной высоте этажа

Высота подступенка

По рекомендации специалистов оптимальная высота подступенка должна составлять 150–180 мм, фактически это размер человеческого шага. Данная высота может составлять 150–200 мм. Обычно средняя величина по нормативу равна 160-170 мм.

Оптимальный диапазон уклона лестницы выделен зеленым цветом



Ширина ступени

Чтобы не возникло травм в результате неверно подобранной ширины ступеней, нужно правильно ее рассчитать. Исходя из многолетней практики, ширина детали должна быть в пределах 220 – 400 мм.

Для определения более точного значения можно воспользоваться определенной формулой. Нужно взять среднюю ширину человеческого шага (600 – 640 мм) и вычесть из нее высоту подступенка, умноженную на 2, т.е. 640 – 2х175 = 290 мм. Этот показатель будет оптимальным для перемещения.

Ширина марша

По правилам безопасности для удобного передвижения людей пролет должен быть шириной не меньше 80 см, но лучше принять не менее 90 см. Для удобной переноски мебели этот показатель для частного жилого дома должен быть 100 – 120 см.

Длина лестницы в плане

Для расчета этого параметра нужно умножить количество ступеней и ширину проступи. В нашем примере получится 29х17= 493 см. То есть лестница выходит довольно длинной и при устройстве одного марша потребуется помещение не менее 6 метров. В небольшом срубе или деревенском доме нужно будет делать 2 марша с 90 или 180 градусным поворотом.

Между маршами монтируется площадка или ставятся поворотные ступеньки. Если не получается выполнить расчет самостоятельно, можно воспользоваться специальной программой, представленной чуть ниже, где наглядно будет отражаться локализация лестничных деталей.

  Как сделать мансардную лестницу?

Размер потолочного проема

При строительстве лестницы из деревянного массива нужно помнить о расчете проема потолка, чтобы при поднятии наверх не пришлось нагибаться. Такой показатель будет зависеть от уклона, который влияет на удобство при перемещении и подбирается индивидуально.

Оптимальным считается уклон 23-36 градусов, но часто не получается соблюсти необходимый угол из-за малой площади помещения (чем более крутым будет уклон, тем меньше площади он будет занимать).

От угла лестничного марша будет зависеть величина проема в области потолка. Так, для складной конструкции потребуется небольшой проем, а для большего уклона потребуется более значительный (до 2 м).

Размер проема в перекрытии определяется исходя из минимально допустимого значения для прохода человека

Длина косоура

Для определения длины косоура применяется формула Пифагора: (длина лестницы в плане)²+ (высота лестницы)²= (длина косоура)².

Определение длины косоура

То есть при длине 493 см и высоте 300 см получим следующее: L=√(4932 + 3002) = 577 см (показатель берется с запасом – 580 см).

Онлайн-калькулятор для расчета

Для вашего удобства вы можете воспользоваться удобным и наглядным онлайн-калькулятором расчета деревянной лестницы.

Выбор материала

После того как выполнены все расчеты, нужно закупать материалы. Для этого потребуются доски разной длины и плотности: для ступенек толщина составляет 3-4 см; для подступенков – 2-2,5 см; для тетивы или косоура толщина равна 5 см, а высота – 150-250 мм. Поручни и балясины лучше купить готовые, так как для их производства потребуется токарный станок и брус размером 10х10, 15х15 см. Для фиксации комплектующих потребуются саморезы и гвозди, а также металлические уголки для усиления.

Изготовление деталей и монтаж лестницы

Технология монтажа включает в себя изготовление и установку всех элементов лестничной конструкции в соответствии с чертежом.

Сборка тетивы или косоуров

На приготовленных досках нужно отметить длину и отпилить лишнее. На бруске с помощью угольника размечают высоту подстепенка и ширину проступи с убавкой 2-4 см.

Разметка цельного косоураВариант изготовления косоура с кобылкамиСборка тетивы со стяжками жесткости

Выемки для ступеней выпиливают электролобзиком или пилой. Далее приставляют заготовку к месту монтажа так, чтобы нижний край упирался в пол, а верхний – в перекрытие. Запилы под ступени должны находиться горизонтально, без «завалов». После этого рекомендуется отшлифовать поверхность бруска, выполнить фрезеровку, закругляя внешние края.

Для оптимальной жесткости иногда может потребоваться 2, 3 или 4 косоура, число которых подбирается в зависимости от ширины лестницы. Иногда проще заказать готовый несущий каркас, куда будут входить все элементы с вырезами, обозначенные номерами для состыковки в соответствии со схемой.

Установка ступеней и подступенков

Подступенки монтируют в подготовленные запилы косоура, выравнивают и зашкуривают. Закрепление выполняют с помощью саморезов, которые после можно зашпаклевать или закрыть отделочным материалом.

Способы установки ступеней на косоур

Варианты крепления ступеней к тетиве



После фиксации подступенков устанавливаются заранее фрезерованные ступени, длина которых должна превышать расстояние между парой крайних косоуров на 1-2 см. Ширина элементов должна быть на 2-3 см больше гребеночного выступа. Крепление ступеней к подступенкам и косоурам осуществляется на саморезы, шляпки которых должны быть утоплены в дерево.

Крепление косоура к верхнему перекрытию. Способы соединения элементов лестницы.

Крепление косоура к полу

Монтаж ограждений

Придать конструкции завершенный вид можно с помощью вспомогательных деталей. Для этого могут применяться резные, прямые, фигурные деревянные и металлические ограждения.

Схема крепления ограждений

Установка столбов с балясинами считается сложной задачей, где требуется точная разметка с подгонкой. В ступеньке отверстие для шканта размечается на расстоянии от края, равном ½ ширины основания балясины. Затем на ступенях делают отверстия и вклеивают в них шканты (они должны выступать на 1-1,5 см от поверхности).

Крепление балясин на шканты

После этого по диаметру шканта надо сделать отверстия в основе столбов и балясин, промазать их клеем. Все элементы насаживают на шканты с регулировкой по вертикальному уровню. Далее подготавливают поручни, обрезая края под нужным углом и фрезеруя их с нижней стороны. Для стыковки с опорами на срезе элемента высверливают отверстия. Поручень устанавливается на вклеенный в опорный столб шкант.

Крепление балясин с перилами

Далее балясины промазываются клеем, а сверху на них укладываются поручни в паз. И хотя фиксация в паз довольно надежна, рекомендуется зафиксировать стык тонкими саморезами.

После высыхания клея лестницу нужно покрыть антисептической грунтовкой, затем поверхность обрабатывается прозрачным лаком или краской. Можно поставить декоративный плинтус. В винтовой лестнице можно выполнить оформление осевой опорой в виде бревна или балки, установить гнутую тетиву для опоры ступенек. Цена такой конструкции будет высокой, так как в производстве применяется вязкая гибкая древесина, но финальный эффект того стоит.

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
