Способы и схемы подключения радиаторов отопления в общую отопительную цепь

Независимо от того, какая была выбрана схема и оборудование, вариантов обвязки всего 2 — это одноконтурная т.

Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение.

Кстати, в паспорте к любому радиатору его мощность указывается именно для диагонального подключения и при указанном перепаде температур. Петля Тихельмана, обзор отопления частного дома

Такая информация позволяет своими руками установить приборы в систему.

После установки, прибор должен плотно опираться на все крепления.

При нижней подводке к радиатору отопления могут возникнуть сложности с монтажом и эксплуатацией.

Теплоноситель подключается с одной стороны, а выводится через выходной патрубок. Процесс подключения радиатора состоит из нескольких этапов: подготовка — включает выбор оптимальной модели прибора, приобретение требуемых материалов, комплектующих и инструментов, а также ремонт стены, на которую будет навешиваться радиатор; До монтажа отопительного оборудования все окна должны быть установлены, а конструкции под проемами оштукатурены.

Здесь теплоноситель сначала проходит через кран Маевского и заглушку, после поступает в саму батарею. Однако владельцам квартир в многоэтажном доме для подключения заменяемых приборов рекомендуется обратиться в соответствующие службы.

Правильное и красивое подключение радиатора в квартире…

Выбор места установки радиатора: в чем важность?

Независимо от того реализовано последовательное подключение радиаторов отопления или параллельное функциональным предназначением этих приборов является не только обогрев помещения. Посредством батарей создается определенная защита (экран) от проникновения холода извне. Как раз этим и объясняется расположение батарей под подоконниками. При таком распределении радиаторов в местах наибольших потерь тепла, то есть в районе оконных проемов создается эффективная тепловая завеса.

В этом месте батареи не быть просто не может. С ее помощью холодному воздуху с улицы создается преграда

Прежде чем рассматривать способы подключения радиаторов отопления необходимо составить схему расположения этих приборов. При этом важно определить правильные монтажные расстояния радиаторов, что обеспечит их максимальную теплоотдачу. Итак, абсолютно правильно расположены отопительные батареи если:

  • опущены от низа подоконника на 100 мм;
  • от пола находятся на расстоянии 120 мм;
  • отстоят от стены на расстоянии 20 мм.

Нарушать эти нормативы строго не рекомендуется.

Необходимая информация для правильного выбора схемы подключения радиатора

Для того чтобы дальнейшие пояснения стали неопытному читателю более понятными, имеет смысл для начала рассмотреть, что же собой в принципе представляет стандартный радиатор отопления. Термин «стандартный» применён оттого, что существуют и совершенно «экзотические» батареи, но в планы этой публикации их рассмотрение не входит.

Принципиальное устройство радиатора отопления

Итак, если изобразить обычный радиатор отопления схематично, может получиться примерно такая картина:

Примерно так устроено большинство радиаторов отопления

С точки зрения компоновки – это обычно совокупность теплообменных секций (поз.1). Количество этих секций может различаться в довольно широком диапазоне. Многие модели батарей позволяют варьировать это количество, добавляя и уменьшая, в зависимости от необходимой тепловой суммарной мощности или исходя из предельно допустимых размеров сборки. Для этого между секциями предусматривается резьбовое соединение с помощью специальных муфт (ниппелей) с необходимым уплотнением. Другие радиаторы такой возможности не предполагают секции их соединены «намертво» или вовсе представляют собой единую металлическую конструкцию. Но в свете нашей темы это отличие принципиального значения не имеет.

А вот что важно – это, так сказать гидравлическая часть батареи. Все секции объединены общими коллекторами, расположенными горизонтально сверху (поз. 2) и снизу (поз. 3). И вместе с тем, в каждой из секций предусмотрено соединение этих коллекторов вертикальным каналом (поз. 4) для движения теплоносителя.

Каждый из коллекторов имеет соответственно по два входа. На схеме они обозначены G1 и G2 для верхнего коллектора, G3 и G4 – для нижнего.

В подавляющем большинстве схем подключения, используемых в отопительных системах частных домов, всегда задействованы только два этих входа. Один подключен к трубе подачи (то есть идущей от котла). Второй – к «обратке», то есть к трубе, по которой теплоноситель возвращается от радиатора в котельную. Остальные два входа перекрываются заглушками или иными запорными устройствами.

Рекомендуем:  Гидрострелка: принцип работы, назначение и расчеты

И вот что важно – от того, как взаимно будут расположены эти два входа, подачи и «обратки», как раз во многом и зависит эффективность ожидаемой теплоотдачи радиатора отопления.

Примечание: Безусловно, схема дана со значительным упрощением, и во многих типах радиаторов может иметь свои особенности. Так, например, в знакомых всем чугунных батареях типа МС—140 каждая секция имеет по два вертикальных канала, соединяющих коллекторы. А в панельных стальных радиаторах и вовсе нет секций – но система внутренних каналов в принципе повторяет показанную гидравлическую схему. Так что все, что будет говориться далее, в равной мере относится и к ним.

Где труба подачи, а где «обратки»?

Вполне понятно, что для того чтобы правильно оптимально расположить вход и выход в радиатор, необходимо по меньшей мере знать, в каком направлении осуществляется движение теплоносителя. Иными словами, где же подача, а где «обратка». А принципиальное отличие может скрываться уже в самом типе отопительной системы – она бывает однотрубной или двухтрубной.

Особенности однотрубной системы

Эта система отопления особенно распространена в многоэтажках, пользуется довольно широкой популярностью и в одноэтажном индивидуальном строительстве. Ее широкая востребованность прежде всего зиждется на том, что при создании требуется значительно меньше труб, сокращаются объемы монтажных работ.

Если объяснить максимально просто, то эта система представляет собой одну трубу, проходящую от патрубка подачи до входного патрубка котла (как вариант – от подающего до обратного коллектора), на которую словно «нанизаны» последовательно подключенные радиаторы отопления.

В масштабах одного уровня (этажа) это может выглядеть примерно так:

Упрощенный пример однотрубной системы отопления на одном этаже

Совершенно очевидно, что «обратка» первого в «цепи» радиатора становится подачей очередного – и так дальше, до конца этого замкнутого контура. Понятно, что от начала к концу однотрубного контура температура теплоносителя неуклонно снижается, и это является одним из наиболее значимых недостатков подобной системы.

Возможно и вертикальное расположение однотрубного контура, которое характерно для зданий в несколько этажей. Такой подход обычно практиковался при строительстве городских многоквартирных домов. Однако, можно его встретить и в частных домах в несколько этажей. Об этом тоже не следует забывать, если, скажем, дом достался хозяевам от старых владельцев, то есть с уже смонтированной разводкой контуров отопления.

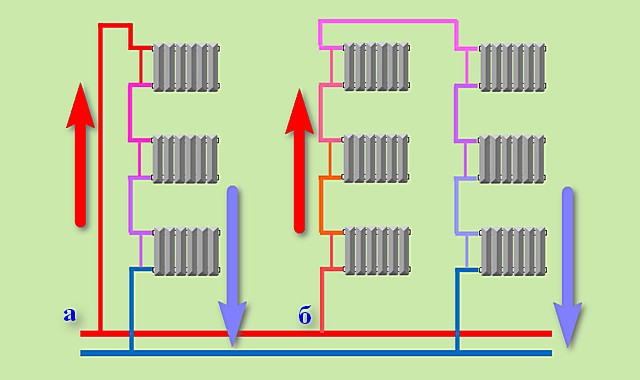

Здесь возможны два варианта, показанные ниже на схеме соответственно под буквами «а» и «б».

Цены на популярные радиаторы отопления

Варианты вертикальных стояков при однотрубной системе отопления

  • Вариант «а» называется стояком с верхней подачей теплоносителя. То есть от подающего коллектора (котла) труба поднимается свободно к самой высокой точке стояка, а затем последовательно проходит вниз через все радиаторы. То есть подача горячего теплоносителя непосредственно на батареях осуществляется по направлению сверху вниз.
  • Вариант «б» — однотрубная разводка с нижней подачей. Уже на пути вверх, по восходящей трубе, теплоноситель минует череду радиаторов. Затем направление потока меняется на противоположное, теплоноситель проходит ещё через вереницу батарей, пока не попадает в коллектор «обратки».

Второй вариант применяется из соображений экономии труб, но очевидно, что недостаток однотрубной системы, то есть падение температуры от радиатора к радиатору по ходу теплоносителя, выражено в еще большей степени.

Таким образом, если у вас в доме или квартире смонтирована однотрубная система, то для выбора оптимальной схемы подключения радиаторов в обязательном порядке следует уточнить, в каком направлении осуществляется подача теплоносителя.

Секреты популярности системы отопления «ленинградка»

Несмотря на довольно значимые недостатки однотрубные системы все же остаются довольно популярными. Пример тому – система отопления «ленинградка» о которой подробно рассказывается в отдельной статье нашего портала. А еще одна публикация посвящена байпасу в системе отопления – тому элементу, без которого однотрубные системы нормально работать не в состоянии.

А если система двухтрубная?

Двухтрубная система отопления считается более совершенной. Она проще в управлении, лучше поддается тонким регулировкам. Но это на фоне того, что для ее создания потребуется больше материала, и монтажные работы становятся более масштабными.

Упрощенная схема двухтрубной системы отопления в частном доме

Рекомендуем:  Выбор и установка насоса для повышения давления воды

Как видно по иллюстрации, и труба подачи, и обратная по сути представляют собой коллекторы, к которым подключены соответствующие патрубки каждого из радиаторов. Очевидное достоинство – температура в подающей трубе-коллекторе выдерживается практически единой для всех точек теплообмена, то есть почти не зависит от расположения конкретной батареи по отношению к источнику тепла (котлу).

Применяется такая схема и в системах для домов в несколько этажей. Пример показан на схеме ниже:

Двухтрубная система отопления при разводке стояками на несколько этажей

В этом случае стояк подачи сверху заглушен, как и труба «обратки», то есть они превращены в два параллельных вертикальных коллектора.

Здесь важно правильно понять один нюанс. Наличие двух труб около радиатора еще вовсе не означает, что и система уже сама по себе является двухтрубной. Например, при вертикальной разводке может быть вот такая картина:

Труб, вроде бы – две штуки, но система все равно однотрубная

Такое расположение может ввести неопытного в этих вопросах хозяина в заблуждение. Несмотря на наличие двух стояков, система все равно однотрубная, так как радиатор отопления подключён только к одной из них. А вторая – это стояк, обеспечивающий верхнюю подачу теплоносителя.

Цены на алюминиевые радиатор

алюминиевый радиатор

Иное дело, если подключение выглядит следующим образом:

Вот здесь – не поспоришь: это действительно подключение по двухтрубной схеме

Разница очевидна: батарея врезана в две разных трубы – подачи и «обратки». Именно поэтому между входами и не наблюдается перемычки-байпаса – он при такой схеме совершенно не нужен.

Существуют и иные схемы двухтрубного подключения. Например, так называемое коллекторное (его еще именуют «лучевым» или «звездой»). К такому принципу нередко прибегают, когда стараются все трубы разводки контура разместить скрытно, например, под покрытием пола.

Коллекторная или лучевая схема подключения радиаторов отопления. По сути – это все та же двухтрубная система, только с длинными отводами от коллектора к батарее.

В таких случаях в определенном месте размещают коллекторный узел, а от него уже проводятся отдельные трубы подачи и «обратки» на каждый из радиаторов. Но по своей сути, это все равно двухтрубная система.

К чему все это рассказывается? А к тому, что если система двухтрубная, то для выбора схемы подключения радиаторов важно четко знать – какой из труб являете коллектором подачи, а какая подсоединена к «обратке».

А вот направление потока по самим трубам, что было определяющим при однотрубной системе, здесь уже роли не играет. Движение теплоносителя непосредственно через радиатор  будет зависеть исключительно от взаимного расположения патрубков врезки в подачу и в «обратку».

Кстати, даже в условиях не самого большого дома вполне может применяться и сочетание обеих схем. Например, применена двухтрубная, однако, на отдельном участке, скажем, в одном из просторных помещений или в пристройке размещены несколько радиаторов, связанных по однотрубному принципу. А это значит, что для выбора схемы подключения важно не запутаться, и индивидуально оценить каждую точку теплообмена: что для нее будет определяющим — направление потока в трубе или взаимное расположение труб-коллекторов полдачи и «обратки».

Если такая ясность достигнута, можно подбирать оптимальную схему подключения радиаторов к контурам.

Что нужно для эффективной работы батарей?

Эффективная система отопления способна сэкономить средства на оплату топлива. Поэтому, занимаясь ее проектированием, следует взвешенно принимать решения. Ведь иногда совет соседа по даче или знакомого, рекомендующего такую систему как у него, совсем не подходит.

Бывает, что нет времени самому заниматься этими вопросами. В таком случае лучше обратиться к профессионалам, работающим в этой сфере от 5-ти лет и имеющим благодарные отзывы.

Галерея изображений

Фото из

Шаг 1: Независимо от типа прибора отопления, установка его включает ряд аналогичных этапов. Сначала выполняется разметка стены и установка кронштейнов под радиатор

Шаг 2: Перед креплением радиатора необходимо проверить правильность его установки строительным уровнем. При необходимости лучше перенести кронштейн до подключения

Рекомендуем:  Установка сливного трапа в бане

Шаг 3: Если нет претензий к расположению прибора отопления, производится подсоединение его патрубка к трубе подачи

Шаг 4: Затем проводится подключение к трубе, отводящей остывший теплоноситель из радиатора к котлу отопления

Разметка стены и установка кронштейнов

Контроль расположения перед креплением

Подключение радиатора к трубе подачи

Подсоединение радиатора к трубе обратки

Решив самостоятельно заниматься установкой новых батарей или заменой радиаторов отопления, нужно учитывать, что на их эффективность прямое влияние оказывают следующие показатели:

  • размер и тепловая мощность отопительных приборов;
  • место их расположения в комнате;
  • способ подключения.

Выбор отопительных приборов поражает воображение неискушенного потребителя. Среди предложений настенные батареи из различных материалов, напольные и плинтусные конвекторы. Все они имеют различную форму, размер, уровень теплоотдачи, тип подключения. Эти характеристики нужно учитывать при монтаже отопительных приборов в систему.

Среди моделей отопительных приборов, представленных на рынке, лучше выбирать, ориентируясь на материал и тепловую мощность, указанную производителем

Для каждого помещения количество радиаторов и их размер будет отличаться. Все зависит от площади комнаты, уровня утепления внешних стен здания, схемы подключения, тепловой мощности, указанной производителем в паспорте изделия.

Места расположения батарей – под окном, между окнами, расположенными на довольно длинном расстоянии друг от друга, вдоль глухой стены или в углу комнаты, в прихожей, кладовой, ванной, в подъездах многоквартирных домов.

В зависимости от места и способа монтажа отопительного прибора, будут разные теплопотери. Самый неудачный вариант – радиатор полностью закрытый экраном

Между стеной и отопительным прибором рекомендуется установить теплоотражающий экран. Его можно изготовить своими руками, использовав для этого один из материалов, отражающих тепло – пенофол, изоспан или другой фольгированный аналог.

Также следует придерживаться таких основных правил монтажа батареи под окном:

  • все радиаторы в одной комнате располагаются на одном уровне;
  • ребра конвекторов в вертикальном положении;
  • центр отопительного оборудования совпадает с центром окна или находится на 2 см правее (левее);
  • длина батареи не менее 75%!от длины самого окна;
  • расстояние до подоконника не менее 5 см, до пола – не меньше, чем 6 см. Оптимальное расстояние – 10-12 см.

От правильного подключения радиаторов к системе отопления в доме зависит уровень теплоотдачи приборов и потери тепла.

Выдержав основные нормы по размещению радиаторов, можно максимально предотвратить проникновение холода в помещение через окно

Бывает, что хозяин жилища руководствуется советами товарища, но результат получается совсем не такой, как ожидалось. Все сделано как у него, да только батареи не хотят греть.

Значит, выбранная схема подключения не подошла конкретно для этого дома, не были учтены площадь помещений, тепловая мощность отопительных приборов или были допущены досадные ошибки при монтаже.

Общие советы по подключению радиатора

На данный момент существуют разнообразные схемы и способы подключения радиаторов. Но есть несколько общепринятых особенностей, которые рекомендуется учитывать, не зависимо от метода установки.

Основным местом для установки радиаторов является область под окнами. Это делается, чтобы не пустить холодный воздух от стекла в дом, а также препятствует возникновению конденсата.

При этом длина прибора не должна превышать 70%!ширины окна, в противном случае окна будут периодически запотевать. Также, для оптимальной циркуляции тепла, радиатор должен находиться от 8 до 12 см от пола, и от 3 до см от стены.

Крайне не рекомендуется зашивать радиаторы в ящик или закрывать их декоративным экраном, так как в этом случае теплоотдача элементов значительно снижается.

Перед установкой уточнить систему подачи тепла, так как в зависимости от нее могут понадобиться различные типы радиаторов.

Советы профессионалов

Несколько полезных рекомендаций помогут точнее определиться с выбором схемы:

  • для квартир подключение по диагонали выгодно, если у прибора обогрева 12 и больше секций;
  • оптимально отдать предпочтение диагонали, если разводка двухтрубная;
  • подачу всегда надо стараться подводить к верхнему коллектору, а обратку – к нижнему.

В отоплении с принудительной циркуляцией можно отдать предпочтение диагонали при однотрубной системе, а подающую трубу подводить к нижнему коллектору. Однако эффективность обогрева снижается.
